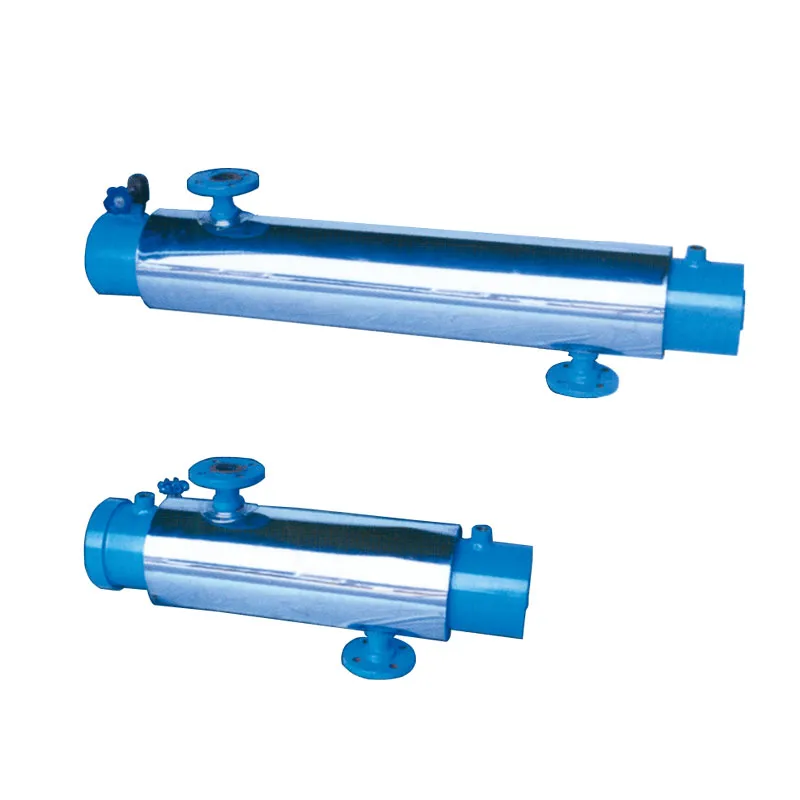

Теплообменники серии EHS предназначены в первую очередь для предварительного подогрева СПГ (сжатого природного газа) перед редуцированием давления.
Теплообменники серии EHS предназначены в первую очередь для предварительного подогрева СПГ (сжатого природного газа) перед редуцированием давления. Это связано с тем, что процесс снижения давления СПГ сопровождается расширением и поглощением тепла, что приводит к значительному снижению температуры окружающей среды, способному повлиять на свойства материала трубопровода. Предварительный нагрев позволяет избежать чрезмерного падения температуры из-за декомпрессии и обеспечить стабильную работу системы. Серия EHS включает теплообменники первой и второй ступеней. Принцип работы основан на конструкции типа «труба в трубе» или змеевикового теплообменника: внутри труб циркулирует нагреваемый высокого давления газ, а снаружи труб — горячая вода. Среды движутся в противотоке. Благодаря разнице температур между поступающей водой (80–85 °C) и поступающим газом (окружающей температуры) в процессе движения происходит теплообмен через стенки труб, в результате чего высокого давления газ нагревается.
Теплообменник первой ступени:
Модель: EHS-1000/25
Расчетное давление: сторона кожуха 0,2 МПа, сторона труб 22,0 МПа
Расчетная температура: 95 °C
Номинальный расход: 1000 Нм³/ч
Рабочая температура: –10~85 °C
Температура входящей воды: 80~85 °C
Температура возвратной воды: 60~65 °C
Температура газа на выходе: 45~60 °C
Эффективность теплообмена: ≥98%
Площадь теплообмена: 1,5 м²
Тип соединения: DN25/DN25 (газовый тракт), DN40/DN40 (водяной тракт)
Рабочая среда: сторона кожуха — вода, сторона труб — природный газ.
Теплообменник второй ступени:
Модель: EHS-1000/2.5
Расчетное давление: сторона кожуха 0,2 МПа, сторона труб 2,5 МПа
Расчетная температура: 95 °C
Номинальный расход: 1000 Нм³/ч
Рабочая температура: –10~85 °C
Температура входящей воды: 80~85 °C
Температура возвратной воды: 55~60 °C
Температура газа на выходе: 20~35 °C
Эффективность теплообмена: ≥98%
Площадь теплообмена: 0,7 м²
Тип соединения: DN50/DN50 (газовый тракт), DN40/DN40 (водяной тракт)
Рабочая среда: сторона кожуха — вода, сторона труб — природный газ.
Конструкция соответствует требованиям и нормам стандарта GB150-1998.
Примечание: По запросу заказчика возможны изготовление теплообменников серии EHZ с паровым нагревом и серии EHD с электрическим нагревом.
Таблица температур теплообмена для теплообменников станций редуцирования СПГ
| № | Производительность (Нм³/ч) | Ступень редуцирования | Давление после первой ступени редуцирования (МПа) | Температура газа на входе | Температура газа на выходе | Температура газа после редуцирования |
| 1 | 200 | Вторая ступень | 0.5~0.8 | Окружающая температура
Минимальная: -10 ℃ |
45~60℃ | 0~5℃ |
| 2 | 300 | |||||
| 3 | 500 | |||||
| 4 | 700 | |||||
| 5 | 1000 | 1.0~1.3 | 5℃ | |||
| 6 | 1500 | |||||
| 7 | 2000 | Вторая/третья ступень | 1.5~2 | 60℃ | 5℃ | |
| 6~7 | 50℃ | 10℃ | ||||
| 8 | 3000 | Вторая/третья ступень | 1.5~2 | 60℃ | 5℃ | |
| 6~7 | 50℃ | 10℃ | ||||
| 9 | 5000 | Третья ступень | 6~7 | 50℃ | 10℃ |
Примечание: Рабочее давление газа: 20 МПа, рабочее давление горячей воды: 0,05 МПа, температура входящей воды: 85 °C, температура выходящей воды: 55–60 °C.
Давление на выходе оборудования: 0,1–0,4 МПа, температура на выходе: 10–20 °C.

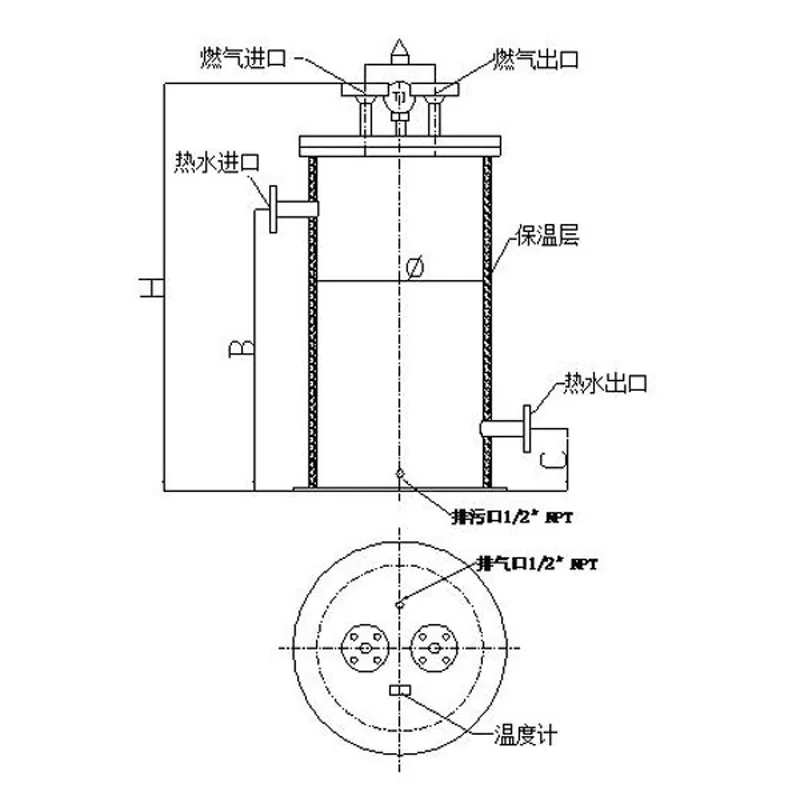

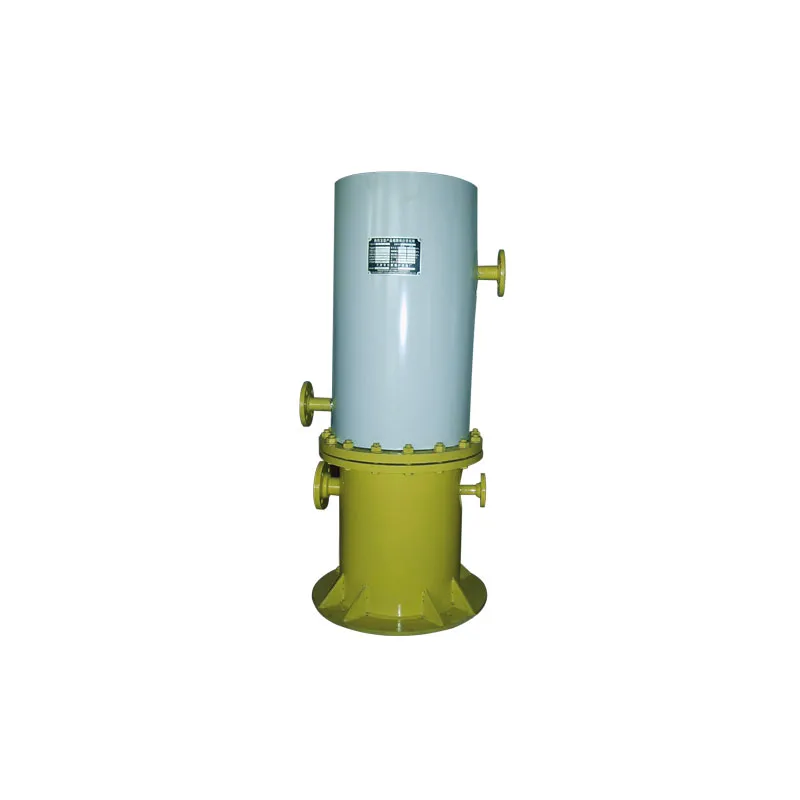

Габаритные размеры и типы соединений теплообменников для станций редуцирования сжатого природного газа (змеевиковый тип)
| № | Производительность (Нм³/ч) | H (мм) | A (мм) | B (мм) | C (мм) | Φ (мм) | Тип соединения газовых вход/выход | Тип соединения для входа/возврата воды |
| 1 | EHS-300/25 | 700 | 220 | 375 | 125 | 325 | WN 25-25 RJ | PL 40-1.0RF |
| 2 | EHS-500/25 | 900 | 220 | 550 | 150 | 325 | WN 25-25 RJ | PL 40-1.0RF |
| 3 | EHS-800/25 | 900 | 325 | 550 | 150 | 426 | WN 25-25 RJ | PL 40-1.0RF |
| 4 | EHS-1000/25 | 1000 | 325 | 650 | 150 | 426 | WN 25-25 RJ | PL 40-1.0RF |
| 5 | EHS-1500/25 | 1150 | 325 | 800 | 150 | 426 | WN 25-25 RJ | PL 40-1.0RF |
| 6 | EHS-2000/25 | 1300 | 325 | 900 | 200 | 426 | WN 25-25 RJ | PL 40-1.0RF |
| 7 | EHS-300/1.6 | 650 | 220 | 375 | 125 | 325 | PL 50-1.6 RF | PL 40-1.0RF |
| 8 | EHS-500/1.6 | 700 | 220 | 425 | 125 | 325 | PL 50-1.6 RF | PL 40-1.0RF |
| 9 | EHS-800/1.6 | 850 | 325 | 550 | 150 | 426 | PL 50-1.6 RF | PL 40-1.0RF |
| 10 | EHS-1000/2.5 | 950 | 325 | 650 | 150 | 426 | PL 50-2.5 RF | PL 40-1.0RF |
| 11 | EHS-1500/2.5 | 1050 | 325 | 800 | 150 | 426 | PL 50-2.5 RF | PL 40-1.0RF |
| 12 | EHS-2000/2.5 | 1250 | 325 | 900 | 200 | 426 | PL 50-2.5 RF | PL 40-1.0RF |
Примечание: размеры в таблице приведены для справки; фактические размеры соединений должны соответствовать параметрам физического оборудования.
