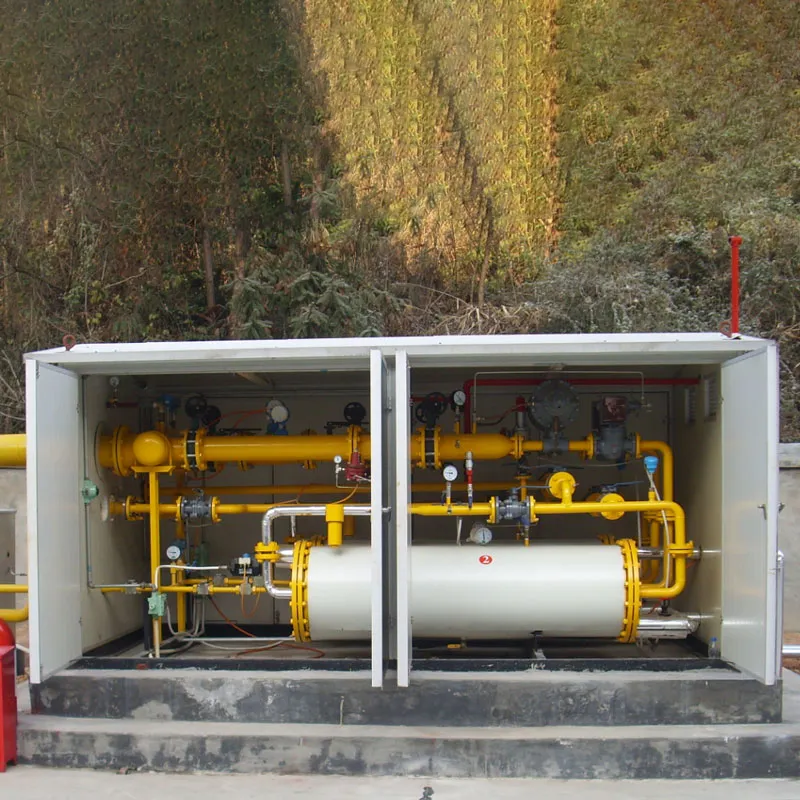

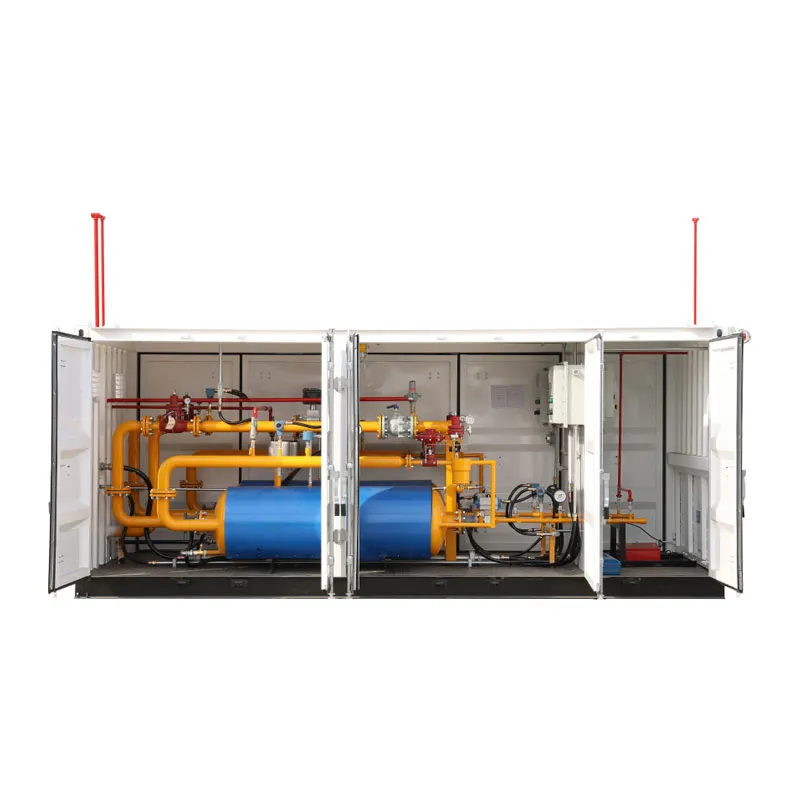

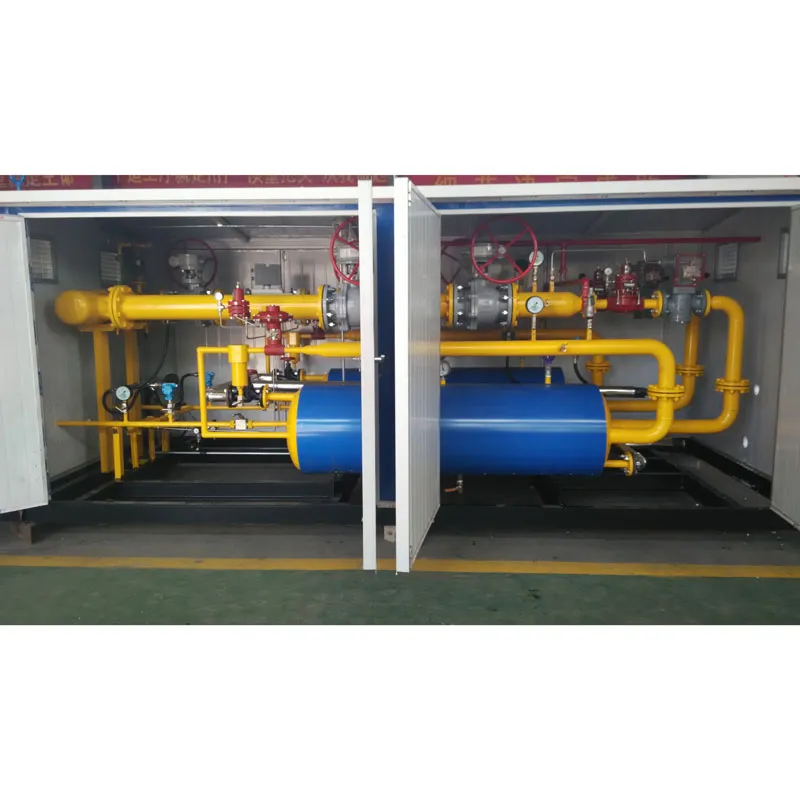

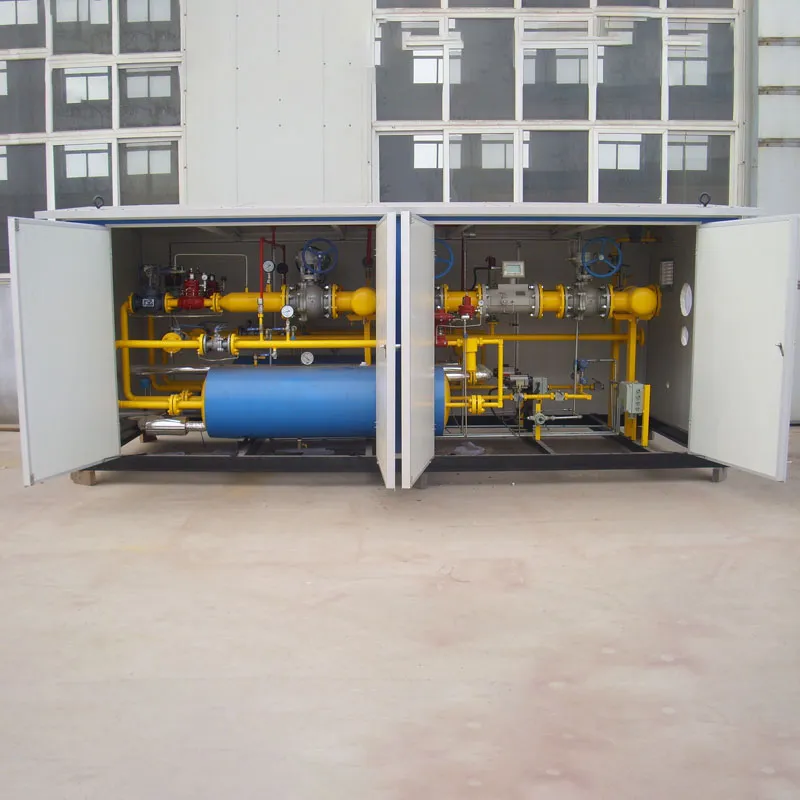

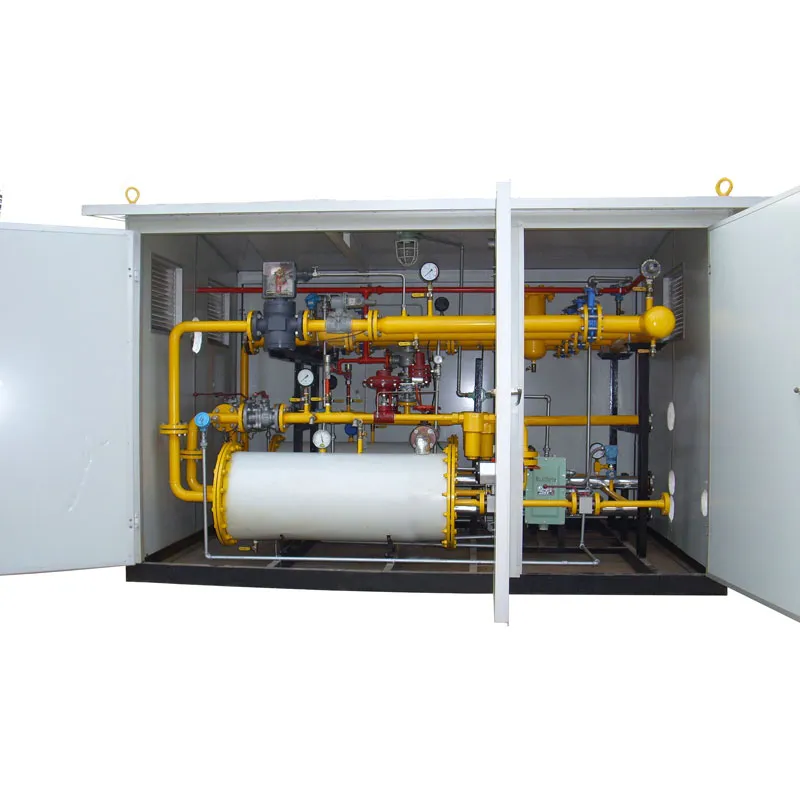

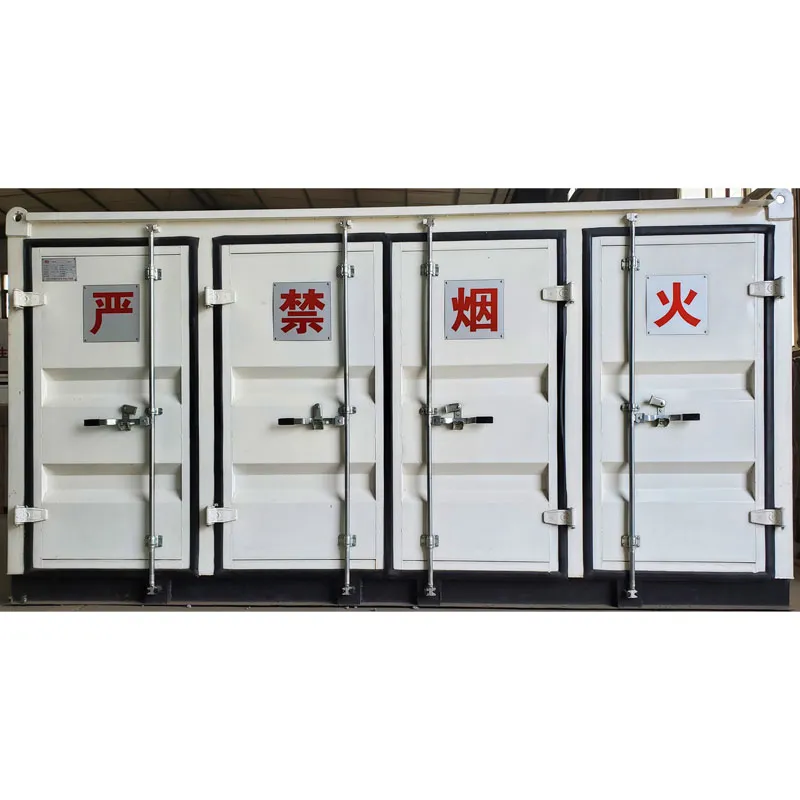

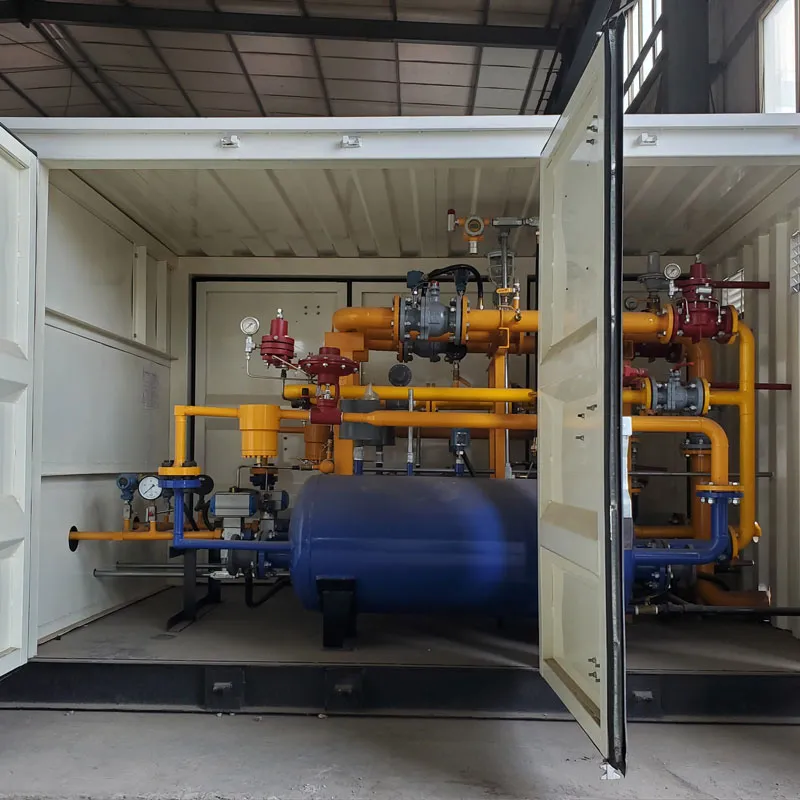

Станция редуцирования СПГ серии GTY предназначена для городских районов или промышленных и коммунальных объектов, не охваченных магистральными трубопроводными сетями.
Описание
маркер
Описание продукта
Станция редуцирования СПГ серии GTY предназначена для городских районов или промышленных и коммунальных объектов, не охваченных магистральными трубопроводными сетями. Экономически целесообразное расстояние транспортировки до материнской заправочной станции составляет от 50 до 500 км в зависимости от объёма потребления газа.
Конструктивные особенности:
1. По количеству ступеней редуцирования подразделяются на одноступенчатые, двухступенчатые, трехступенчатые и многоступенчатые.
2. Конструктивная схема обычно предусматривает две рабочие линии (одна в работе, одна в резерве) и байпасную линию для обеспечения непрерывной подачи газа потребителю.
3. Регуляторы давления используются импортного производства, что обеспечивает стабильную работу и высокую точность регулирования давления.
4. Станция оснащена высокоточными фильтрами с тонкостью фильтрации до 10 мкм, отличающимися простотой эксплуатации, безопасностью, высокой эффективностью и удобством обслуживания.
5. Станция оборудована автоматическим отсекателем при превышении давления и предохранительным сбросным устройством, что гарантирует поддержание выходного давления в заданных пределах при колебаниях расхода газа и входного давления.
6. Станция укомплектована совмещенным теплообменником первой и второй ступеней, обеспечивающим работу оборудования в оптимальном режиме, а также его нормальное функционирование в условиях низких температур окружающей среды.
7. Станция обладает функциями многоточечной блокировки, учета расхода газа, дистанционного отображения данных, автоматической одорации, автоматической сигнализации и теплоизоляции.
8. Оборудование выполнено в блочно-модульном исполнении, отличается продуманной компактной конструкцией, простотой монтажа и удобством управления.
9. Поверхность оборудования обработана специальным антикоррозионным покрытием, система оснащена устройством защиты от статического электричества.
10. Перед отгрузкой продукция проходит строгий контроль качества, все контрольные точки настраиваются в строгом соответствии с требованиями заказчика, что гарантирует простоту и удобство эксплуатации на объекте.
Основные технические параметры
| Проект | Редукционная станция для КПГ | |||||
| Модель продукта | GTY-300E | GTY-800E | GTY-1000E | GTY-2000E | GTY-3000 | |
| Стандартный расход (Нм3/ч) | 300 | 800 | 1000 | 2000 | 3000 | |
| Диапазон входного давления (МПа) | 0.5-22.0 | |||||
| Первичное давление на выходе (МПа) | 0.8-1.2 | 1.2-2.0 | 2.0-2.5 | |||
| Вторичное давление на выходе (МПа) | 0.1-0.4 | |||||
| Трехступенчатое давление на выходе (МПа) | -------------------------- | |||||
| Входное фланцевое соединение | DN25PN32 | DN32PN32 | DN40PN32 | |||
| Выходное фланцевое соединение | DN80PN1.6 | DN100PN1.6 | DN150PN1.6 | |||
| Регулирование точности | ≤±5% | |||||
| Точность закрытия | ≤±3% | |||||
| Точность измерения | ≤±1.5% | |||||
| Температура входящего газа | обычные температуры | |||||
| Температура газа на выходе | 10～30℃ | |||||
| температура поступающей жидкости | 80～85℃ | |||||
| температура возврата | 60～65℃ | |||||
| Температура газа после теплообмена | 50-60°C (класс I); 20-35°C (класс II) | |||||
| эффективность теплопередачи | 98% | |||||
| Впускные и выпускные фланцы водяного контура теплообменника | DN40/DN40 | |||||
| Предел сигнализации утечки | 20% | |||||
| Нижний предел сигнализации утечки | 3% | |||||
| Источник питания | 220 В, 50 Гц | |||||
| Внешние размеры (Д×Ш×Г) (мм) | 3500×2000×2200 | 4000×2000×2200 | 5000×2000×2200 | |||
Примечание: Габаритные размеры, приведённые в таблице, являются справочными. Фактические размеры станции редуцирования СПГ зависят от её конкретной комплектации.
Комплектующие изделия для станции редуцирования СПГ: сливная стойка для СПГ, быстроразъёмное соединение, шаровой кран высокого давления, гибкий рукав высокого давления, манометр, фильтр.
связаться с нами
Сопутствующие популярные продукты

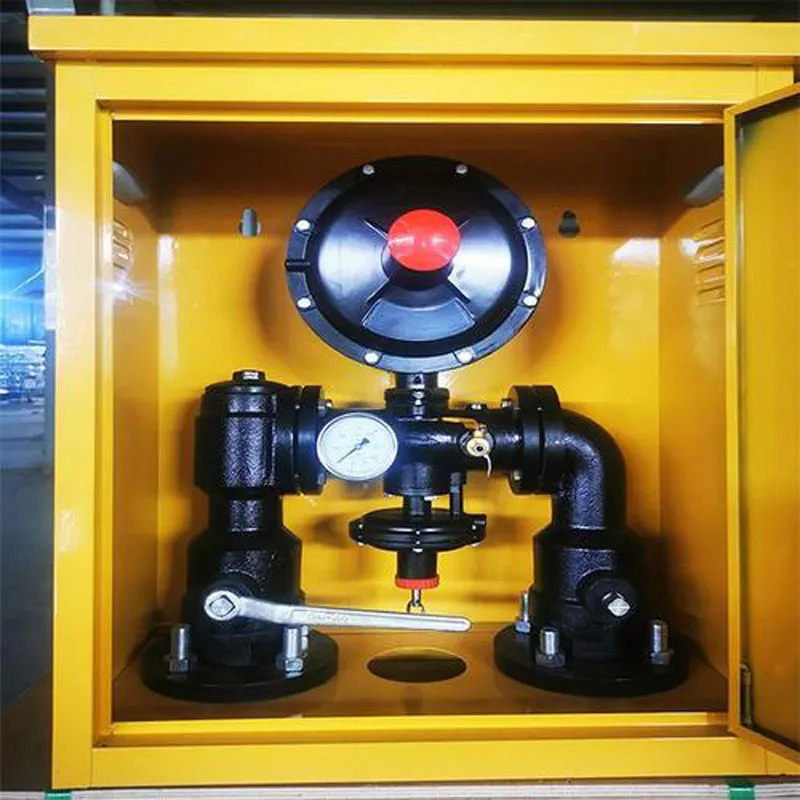

Газовый Регуляторный Шкаф
Регуляторный шкаф серии RX — это контрольное устройство для регулирования давления, предназначенное для подачи газа от среднего давления в распределительной сети до низкого давления конечным потребителям или жилым микрорайонам.
Газосборные коллекторы и буферные ёмкости
Рабочее давление: 0,1–9,9 МПа Рабочий объём: 0,1–100 м³ Диаметр присоединительных патрубков: DN25–DN600 Материал оборудования: Q345R, 304, 316
Система теплоизоляции с саморегулирующимся электрическим обогревом
Система теплоизоляции с саморегулирующимся электрическим обогревом использует тепло, выделяемое электрическими нагревательными элементами, для компенсации теплопотерь технологического оборудования, таких как трубопроводы, резервуары, емкости и другие установки, обеспечивая поддержание необходимой температуры среды для соответствия технологическим требованиям.

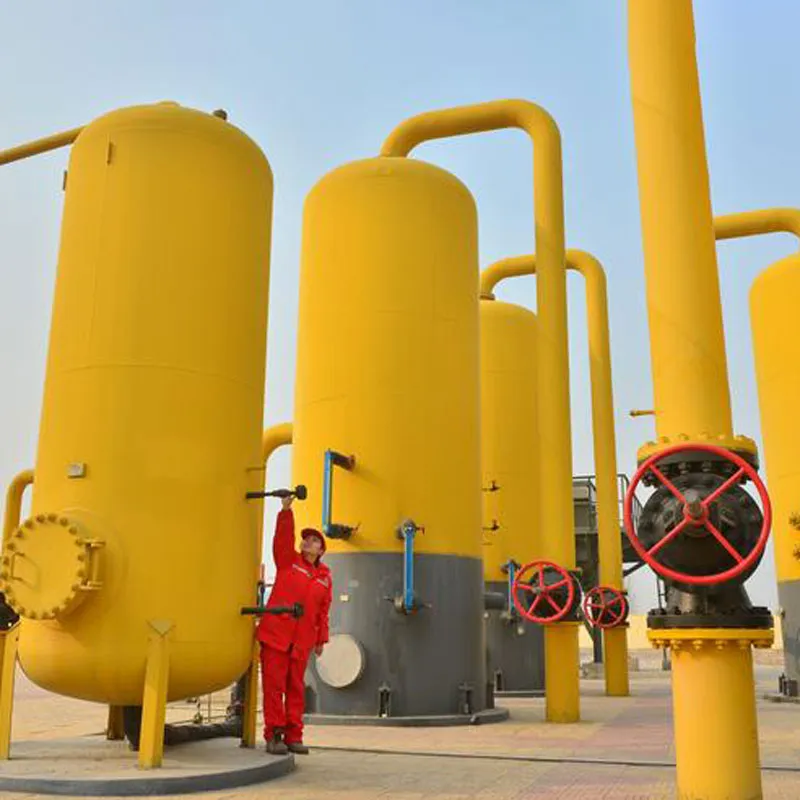

Газожидкостный сепаратор
Предназначен для применения на объектах, требующих точного разделения газа и жидкости без содержания нерастворимых твёрдых частиц. Принцип работы основан на гравитационном и коалесцентном разделении.
Циклонный пылеуловитель
Эффективность сепарации: для пылевых частиц и капель жидкости размером 5–10 мкм степень удаления составляет 99%; для частиц и капель ≥10 мкм степень удаления достигает 99,95%.

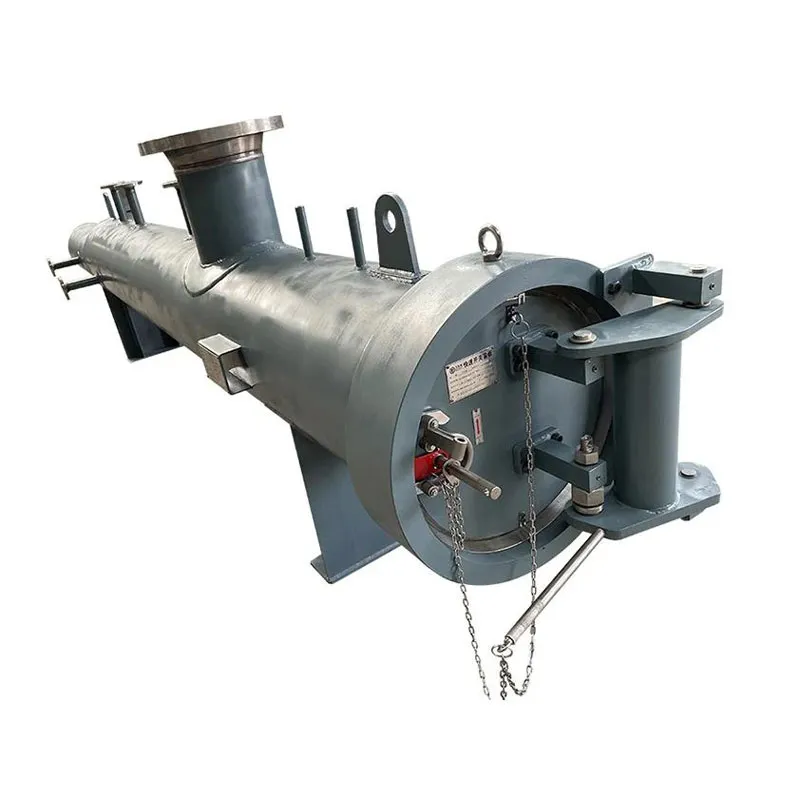

Пусковое и приемное устройство для очистных снарядов
Пусковое устройство обычно изготавливается из стальной трубы того же диаметра, что и очищаемый трубопровод (или примерно на 100 мм больше, поскольку размеры очистных снарядов могут различаться).
Быстросъемная заглушка
Быстросъемная заглушка — это специальное соединительное устройство, широко используемое в различных промышленных областях, особенно в случаях, требующих частого открывания и закрывания.

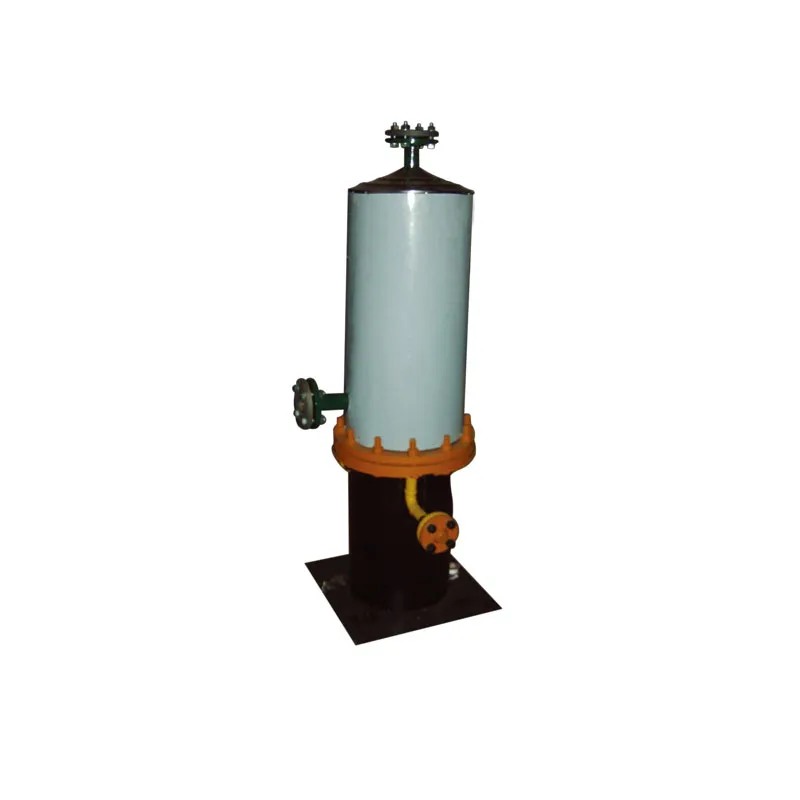

Теплообменники серии EHS
Теплообменники серии EHS предназначены в первую очередь для предварительного подогрева СПГ (сжатого природного газа) перед редуцированием давления.

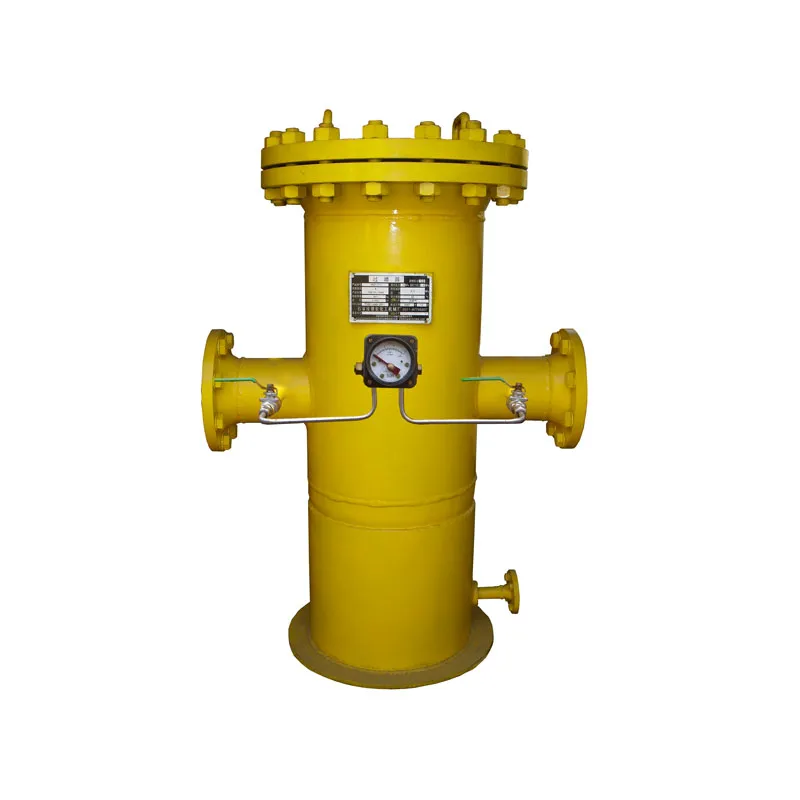

Газовый фильтр серии GL
